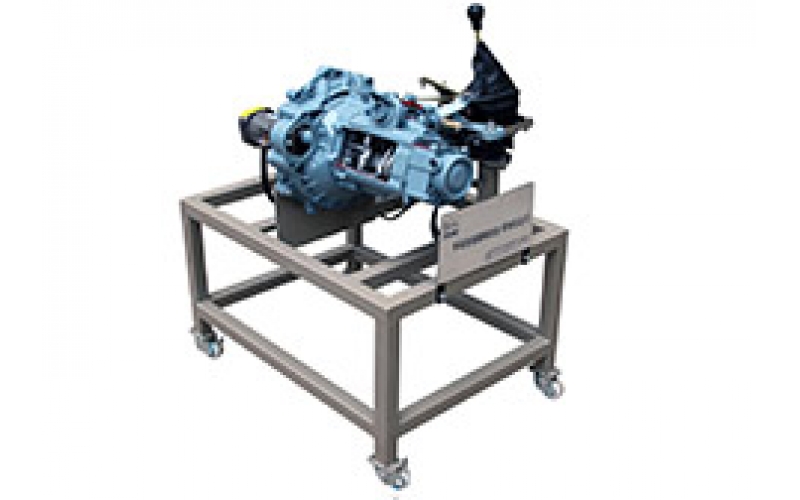

大眾捷達手動變速器解剖運行實訓臺

1.  采用大眾捷達前驅手動變速器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內(nèi)部結構和部件的運動情況，適合于手動變速器原理和機械機構的教學。

2.  對變速器各機械剖面采用不同顏色的油漆進行噴涂。

3.  由三相齒輪減速感應電機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。

4.  移動臺架采用了高強度的鋼結構焊接，表面經(jīng)噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。

技術參數(shù)：

1.  外形尺寸：800×600×800mm(長×寬×高)

2.  動力電源：三相四線(三相五線380V±10% 50Hz)

3.  三相齒輪減速感應電機：   u 型  號：5IK120GN-C   u 額定電壓：AC 220V/380V 50Hz   u 額定功率：120W   u 額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm   u 減速比：30

4.  工作溫度：-40℃～+50℃
