一、產品簡介（注∶以大眾捷達1.6L為例） （不同車型功能配置參數以實際為主）

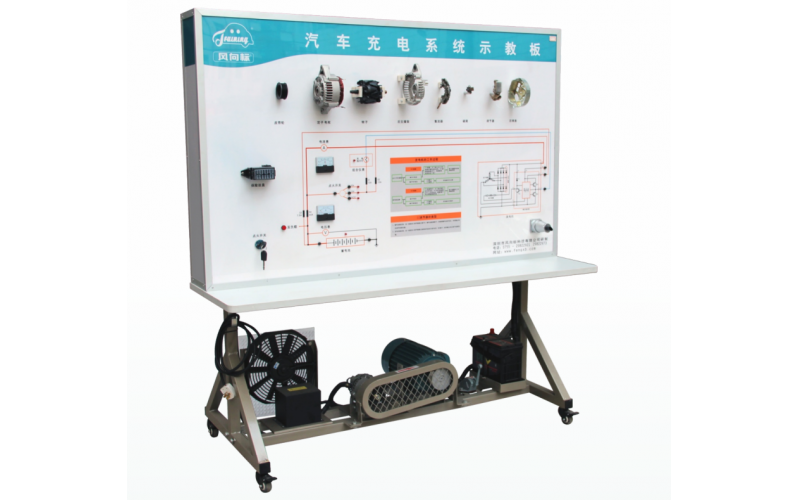

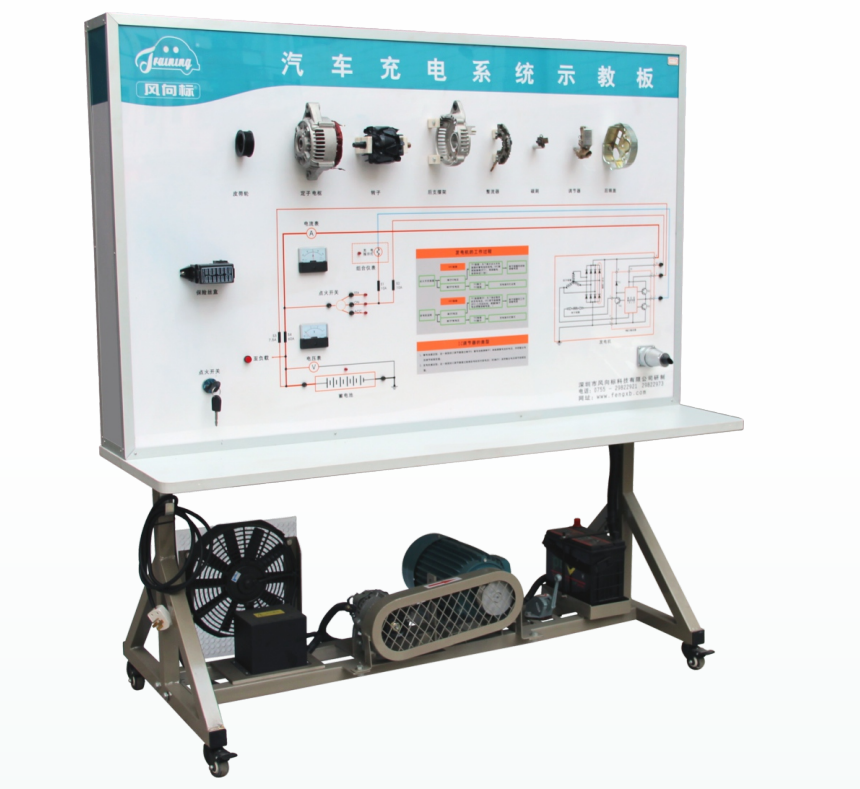

該設備采用大眾捷達1.6L汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車充電系統理論和維修實訓的教學需要。
二、功能特點
1. 真實可運行的充電系統，充分展示汽車充電系統的組成結構。
2. 打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電，流表、電壓表可觀察充電申流和蓄電池電，壓的數值。
3. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖，表面噴涂光油; 學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4. 示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5. 示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6. 示教板面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀; 底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7，配備智能化考核、考試系統V1.0
該系統以安 卓（Android）系統與無線網絡（WIFI）為基礎，將智能化故障設置和考核系統設計成可在 任意安卓（Android）系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電腦擁有的WIFI組網功能與裝有遠程故障設 置控制系統模塊的實訓臺或示教板進行無線通訊，具有如下功能∶
A.權限管理功能·該系統可設置管理員、教師、學生 權限。管理員權限 可對系統的ID、密碼，考題范圍等進行管理;教師權限可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等功能;學生權限可進行學生信息管理、答題等功能。
B.無線網絡（WIFI）連接; 教師和學生的任意安卓（Android）系統的智能手機或平板電腦通過無線網絡（WIFI）與實訓臺或示教板安裝的遠程故障設置控制系統模塊連接，組成無線局域網，具有兩種組網模式∶
◆熱點模式∶當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了WIFI功能的任意安卓（Android）系統的智能手機或平板電腦直接搜索到該系統模塊的SSID并連接，無需通過無線路由器，多個智能設備均可直接連接到遠程故障設置控制系統模塊，此模式適合單個實訓考核項目 管理。
◆終端模式. 當遠程故障設置控制系統模塊運行為終端模式，時，自 動連接到預先設置好的WIFI路由器，移動終端用戶可連接到同一局域網的路由器，然后在智能化故障設置和考核系統App軟件上搜索該系統模塊的IP并連接，此模式適合多個實訓考核項目管理。
C.故障設置功能·智能化故障設置和考核系統App軟件可設置 多種故障類型，如∶信號短路，對高短路。對地短路、信號反接、接觸不良、偶發故障等。App軟件設置故障并傳送到遠程故障設置控制系統模塊后，實訓臺或示教板會出現相應故障，學生 可通過相關檢測設備對實訓臺或示教板出現的故障現象進行診斷檢測，從而達到實訓和考核目的。
D.實訓 臺或示教板信息管理. 遠程故障設置控制系統模塊支持SD卡傳輸設備信息并存儲，方便對設備信息、考題、學生信息進行管理。
E.考核模式∶該系統具備三種考核模式
◆實訓模式. 可選 中 單個或多個故障點及故障類進行設置。實訓臺或示教板即 出現相應 故障，當退 出該模式時，設備即自動恢復正常狀態，適合教師進行實訓講解時使用。
◆多人考核模式∶ 可同時接入最多50名學生進行考核，可設置試卷考試時間及分值，且可調用存儲的試題或新編試題生成試卷，實訓臺或示教板即 出現相應故障后，學生按檢測流程進行診斷檢測和答題，學生答題后系統不會對設備故障進行自動恢復，活合小組考核或練習 。
◆單人考核模式∶ 教師選擇單個學生進行考核，可設置試題考試時間及分值，學生答題后系統自動將正確的故障點將恢復正常，適合學生技能點考核。
F.成績查詢及成績單導出∶ 教師點擊考試結束或考試時間到后，軟件將自動生 成成績單，教師權限可查詢所有學生 成績以及每個學生的答題情況， 并可轉換成Excel文檔導出到軟件和SD中，方便教師對成績的管理。學生權限可查詢自己的答題情況，并糾正，達到教學目的。
8. 配備發動機充電系統實訓軟件V1.0。
三、技術參數
1.外形尺寸∶1600X740X1700mm（長X寬X高）
2.外接電源∶AC 380V±10%（三相四線）50Hz
3.工作電壓∶DC 12V
4. 工作溫度∶-40℃~+50℃
5.三相異步電動機
電 壓∶AC 220V/380V
功率∶2.2KW
轉速∶1420r/min
四、基本配置（每臺）
檢測控制面板，點火開關，發電機總成，發電機總成分解部件，充電指示燈，三相異步電動機，電壓表，電流表，蓄電池，電源總開關，智能故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）
