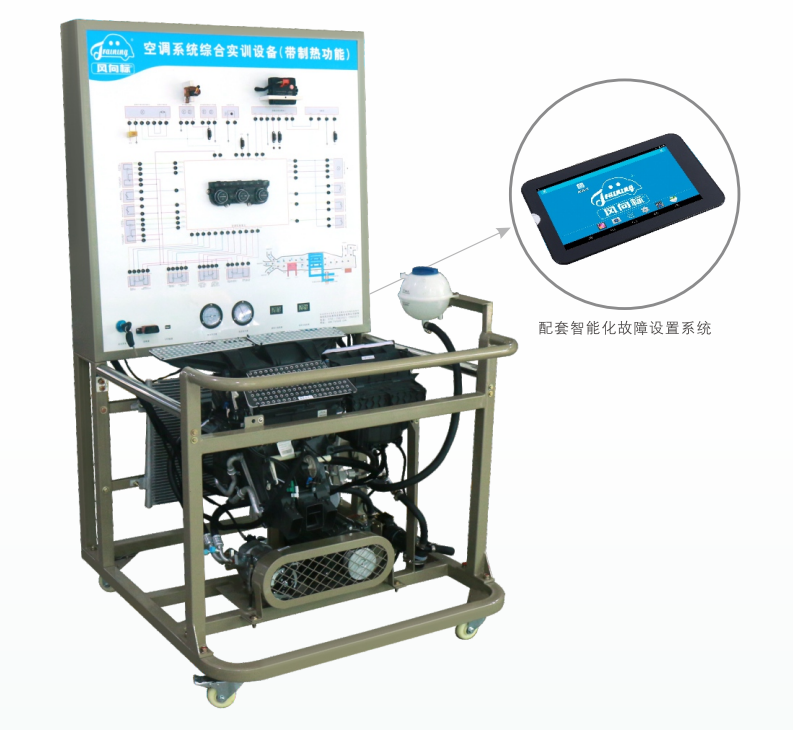

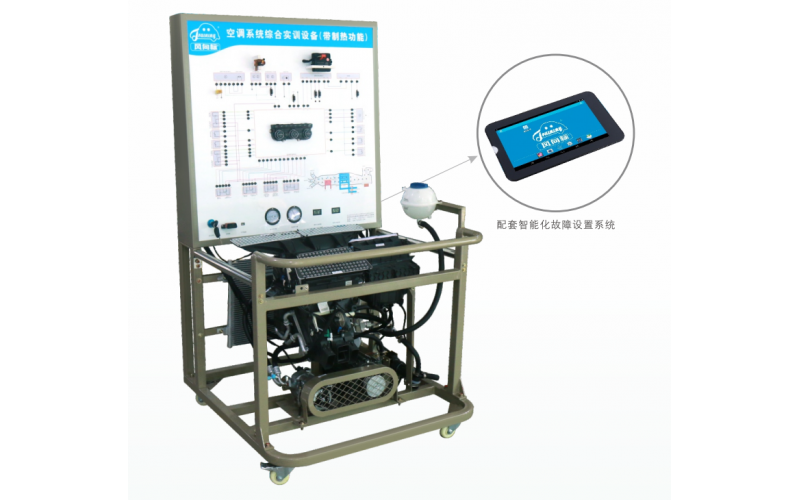

一、產品簡介 （注∶ 以大眾邁騰B8為例） （不同車型功能配置參數以實際為主）
該設備采用大眾邁騰B8汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程，直觀了解空調系統冷、暖風流向。滿足不同的教學需求標準，對加快工學結合人才培養和課程改革與創新起到良好的推動作用，進一步促進高職院校相關專業畢業生就業，為行業、企業培養實用性緊缺人才。掌握空調系統電路圖識別及接線方法等實訓內容，使教師、學生更加細化了解邁騰B8空調系統。設備符合1+X中汽車電子電氣與空調舒適系統技術（3-4）考證內容，適用于中高等職業技術院校、普通教育類學院和培訓機構對邁騰整車空調系統的結構、排故和維修實訓的教學需要。
二、功能要求
1.采用真實可運行的原車汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3. 實訓臺面板繪制風道走向圖，加裝LED顯示燈，紅色燈代表冷風走向、綠色燈代表熱風走向，可直觀了解空調系統冷、暖風的流向，掌握空調系統的工作原理。
4. 操縱起動開關，空調系統開始工作，真實演示空調系統的工作過程。通過實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化;
5. 實訓系統電路與原車電路完全相同，面板繪制系統電路圖，可直接在面板上檢測汽車空調系統電路元件的電信號，如電阻、電壓、電流、頻率信號等;
6.根據實際要求，可選擇配置機械故障設置終端或智能設故終端，可設置斷路、短路、偶發、接觸不良、虛接、交錯等故障。
7.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
8.實訓臺底座帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.實訓設備根據1+X考核標準設置，滿足1+X考核標準汽車電子電氣與空調舒適系統技術中的空調與舒適系統檢測維修的實訓項目要求;
9.1.制冷性能檢測維修;
9.2.制冷系統部件維修;
9.3.暖風系統部件維修;
9.4.通風系統部件維修;
9.5.空調控制電路檢測;
10.配備實訓工作頁、維修手冊、1+X考核標準試題庫等，學生進行1+X考證時可直接調用試題庫中試題進行測試，方便教師對學生技能進行考核。
三、技術參數要求
1.外形尺寸∶依實際情況而定
2，動力電源∶三相四線（或三相五線）380V±10% 50Hz
3.外接電源∶交流220V±10% 50Hz
4.工作電壓∶直流12V
5.制冷劑∶R134a
6.工作溫度∶-40℃～+50°℃C
7.高壓壓力表∶0-3.8（Mpa）
8.低壓壓力表∶0-1.8（Mpa）
9.三相異步電動機
型號∶YEZ-100L1-4
電壓∶AC380V
功率∶2.2KW
轉速∶1420r/min
四、基本配置要求（每臺）
檢測控制面板（繪制空調冷、暖風流向圖），車身控制電腦（ECU），診斷座 （OBD），點火開關，J533控制單元，信號模擬信號板，高壓壓力表{R134a，0-3.8（Mpa）}，低壓壓力表{R134a，0-1.8（Mpa）}，數字式進風口溫度表，數字式出風口溫度表，空調控制器總成，空調蒸發箱總成，壓縮機總成，膨脹閥總成，干燥器總成，鼓風機總成，冷凝器，三相異步電動機（YEZ-100L1-4），冷卻電子風扇 （12V， 80W），移動臺架（帶自鎖腳輪裝置）。
