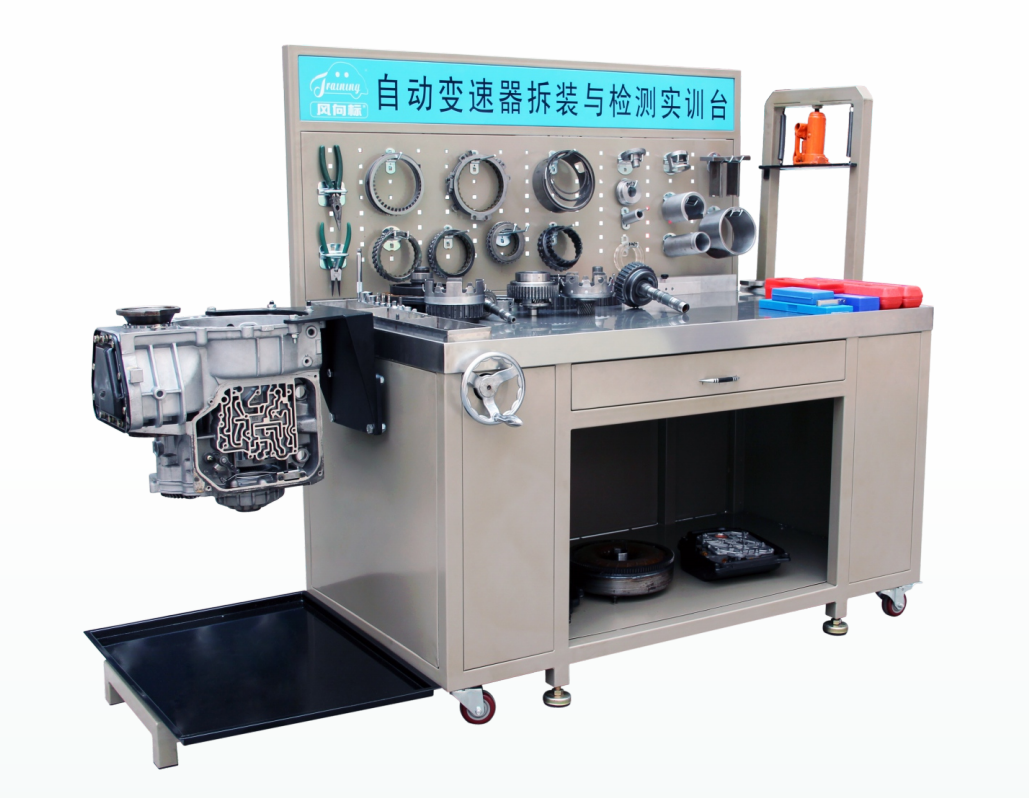

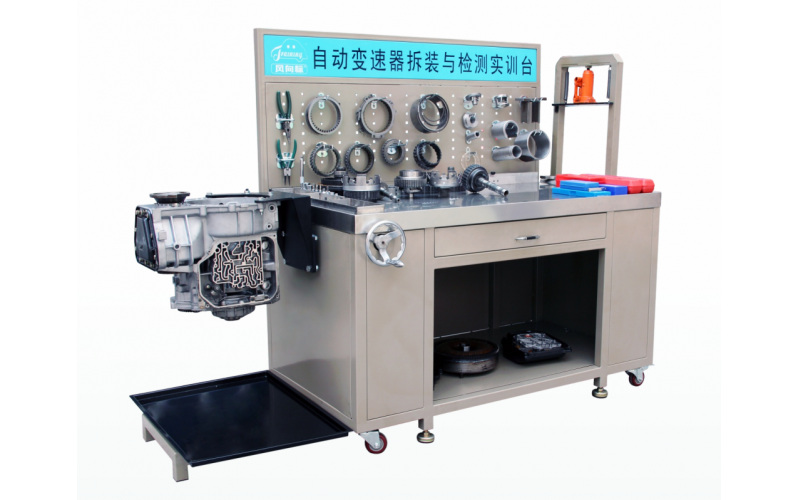

大眾汽車自動變速器拆裝與檢測實訓臺

一、產品簡介（注; 以大眾01M為例）（不同車型功能配置參數以實際為主）

該設備是根據"全國職業院校技能大賽"高職組汽車檢測與維修賽項一 "汽車自動變速器拆裝與檢測"項目比賽要求設計制造，可對自動變速器進行拆卸與裝配技能的實訓考核。完全滿足各高職院校對"汽車自動變速器拆裝與檢測"比賽項目的教學需要。

二、功能特點

1. 該設備整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面經噴涂工藝處理，臺面采用304不銹鋼制作。

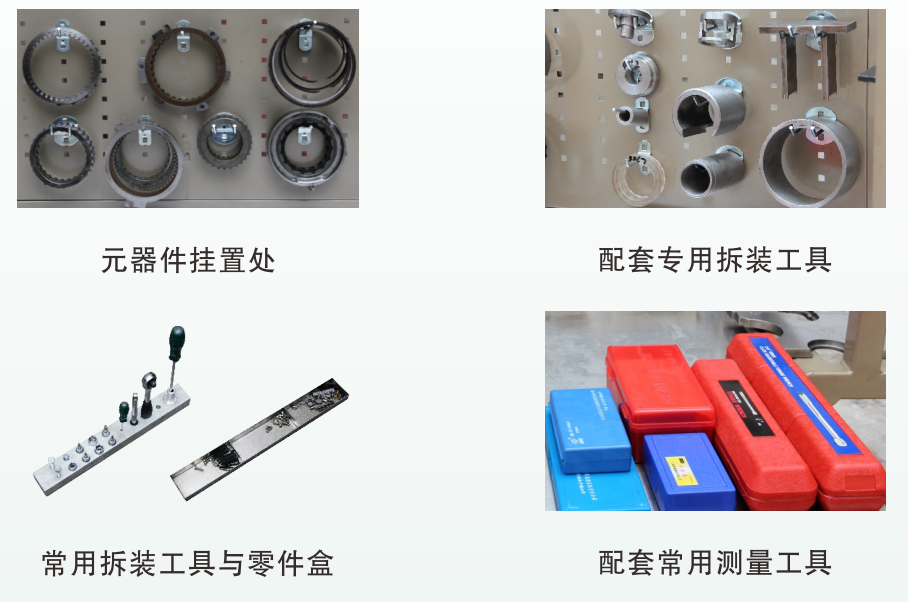

2. 該設備主要由實訓臺、網孔板、2T手動壓床與隱藏式減速翻轉機構組成。網孔板安裝在實訓臺

正前方，配備有專用掛鉤，便于掛置自 動變速箱元器件與專用工具使用; 實訓臺右側安裝有 2T手動壓 床。 用干變速箱軸承抓裝作業∶實訓臺 正 面 上部設有抽屜。 用干放置 專用測量工具.下部為元器件存放柜; 實訓臺左側設有隱藏式減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配; 設置有活動式接油盤。

3. 該設備配備大眾01M自動變速器總成（帶電子閥線束，易于拆裝），并裝在專用隱藏式減速翻轉翻轉架上。

4. 實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。

三、技術參數

1. 實訓臺∶1400X800X1450mm（長X寬X高）

2. 接油盆∶ 740x590x20mm（長X寬X深）

四、基本配置（每臺）

實訓臺（帶自鎖腳輪與固定調節螺栓），網孔板，2T壓床，自動變速器總成，接油盆，配套專用拆裝工具，配套常用測量工具，不銹鋼零件存放盒，配套維修手冊（含電子檔）。
