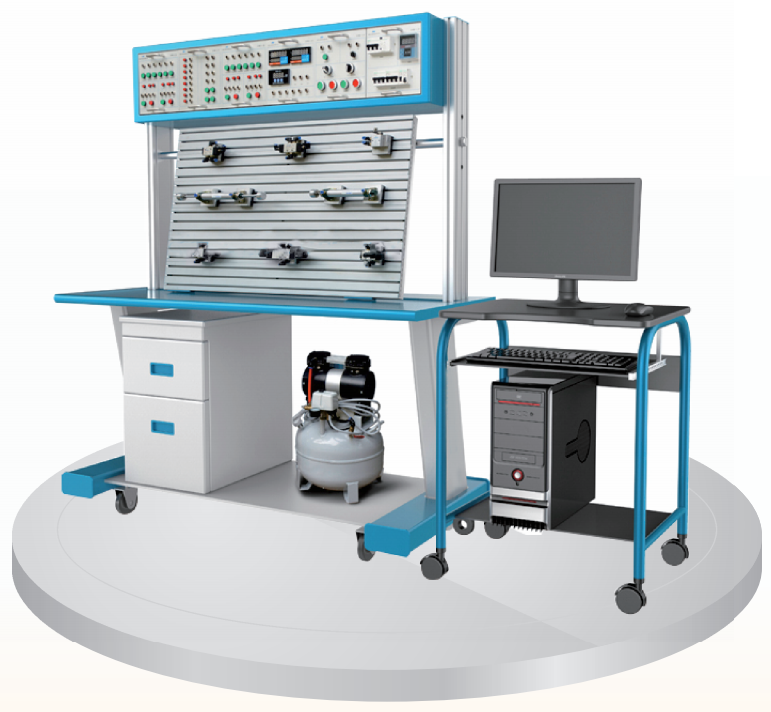

產品簡介
該設備集可編程控制器和液壓元件模塊為一體，除可進行常規的液壓基本控制回路實驗外，還可進行液壓組合應用實驗及液壓技術課程設計。實驗臺采用單片機（PLC）和繼電器控制兩種模式，使學生在掌握傳統的繼電器控制之外，學習 PLC編程控制，并具備PLC控制與計算機通訊以及在線調試等實驗功能，適用于中高等職業技術院校、普通教育類院校和培訓機構對液壓綜合測試的需要。
技術參數
電機型號∶ M3P4H523
功率∶2.2KW
轉速1420r/min （2臺）
電機型號∶M2P4H523
功率∶1.5KW
轉速1420r/min（2臺）
變量葉片泵型號∶VP-12
額定壓力∶7Mpa
額定排量∶6.7ml/rev （1臺）
定量葉片泵型號∶FA1-11
額定壓力∶7Mpa
額定排量∶11ml/rev（1臺）
外形尺寸∶1550×650×1750mm（立式）
功能特點
·實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，立式結構，控制面板為鋁合金材料，并經氧板陽化處理。
·操作面板采用帶"T"溝槽形式的鋁合金型材制作，操作面積大、經久耐用、美觀大方。
·電氣操作控制為旁置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可同時供4-6人實驗。
·管路連接采用快速接頭，液壓元件均配有鋁合金"過渡底板（鋁合金底板+工程塑料模塊）， 可方便、隨意地將元件安放在實驗面板上。
·實驗部件采用耐壓膠管連接，壓力可達到21Mpa。
基本配置
電機、變量葉片泵、油管、液壓油、液壓油箱、各類閥 （順序閥、節流閥、溢流閥、減壓閥、兩位兩通、三位四通、電磁閥等）、壓力表、流量表、可編程控制器一套、電氣控制器
