產品簡介

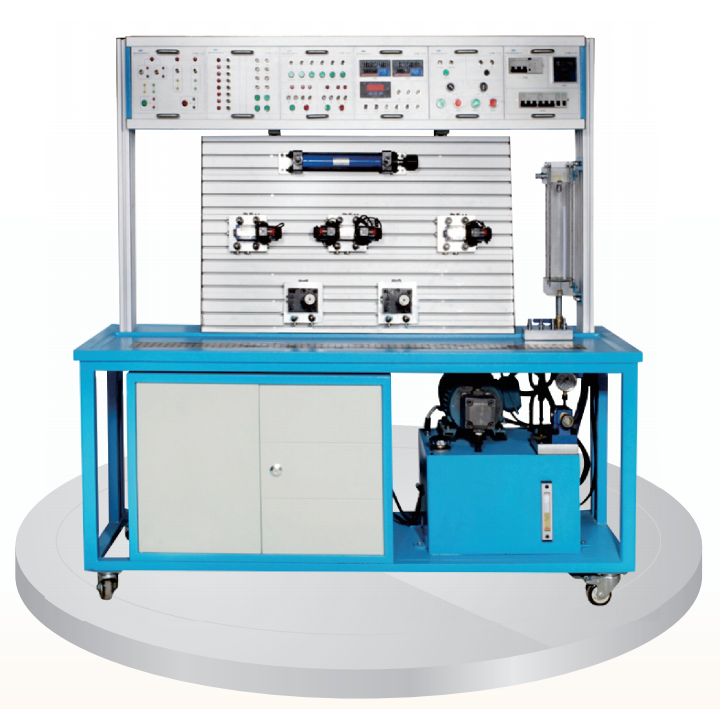

該實訓臺能充分展示液壓系統利用液壓泵將原動機的機械能轉換為液體的壓力能，通過液體壓力能的變化來傳遞能量，經過各種控制閥和管路的傳遞，借助于液壓執行元件（液壓缸或馬達）把液體壓力能轉換為機械能，從而驅動工作機構，實現直線往復運動和回轉運動"適用于中高等職業技術院校、普通教育類學院和培訓機構對液壓傳動原理的分析和維修實訓的教學需要。
技術參數
電源∶ AC220V 50HZ
直流電源輸入AC220V 輸出DC24V/3A
直流電機功率∶ 250W
調速范圍0-1700r/min
實訓油路液流壓力要求需0.3- 0.8MPa（油泵最高壓力∶ PMAX=2.5MPa）
電磁換向閥∶ AC220V吸力3mpa
實訓裝置外型尺寸∶ 1250×650×1800mm
功能特點
●透明液壓傳動實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件。
●配備全常用液壓元件∶ 每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
●實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
●實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
基本配置
實驗泵、元件固定實驗板、液壓油箱、壓力表、液壓油、油管、各類閥組 （順序閥、節流閥、溢流閥、減壓閥、兩位兩通、三位四通、電磁閥等）、單、雙作用油缸
