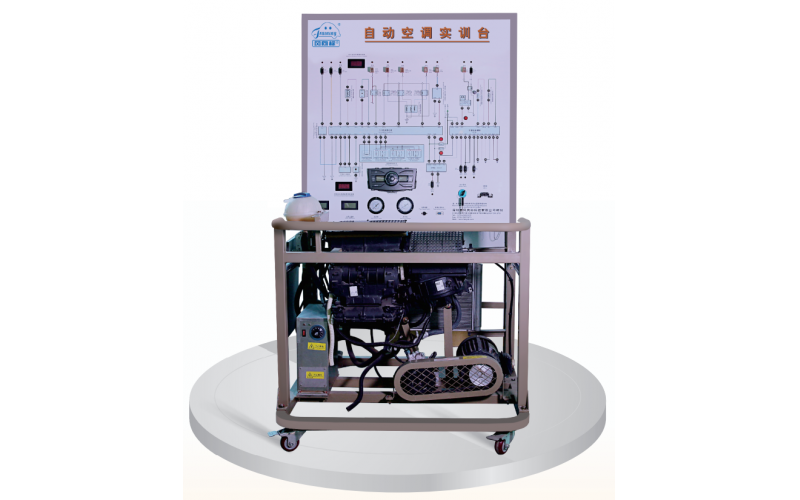

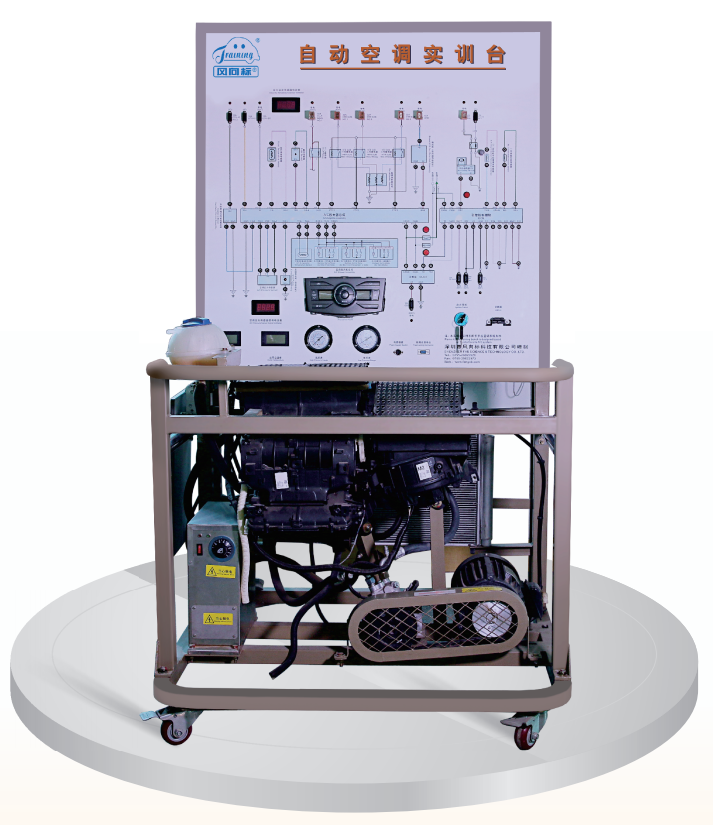

產品簡介（以小松PC200-7為例）
該設備采用挖掘機自動空調系統為基礎，充分展示挖掘機空調系統組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對挖掘機自動空調系統理論和維修實訓的教學需要。
技術參數
外形尺寸∶ 1000×1000×1800mm（長×寬×高）
動力電源∶AC 380V±10%（三相四線）50Hz
外接電源∶ AC 220V±10% 50Hz
工作電壓∶ DC 12V
制冷劑∶ R134a
工作環境溫度∶-40℃～+50℃
高壓壓力表∶ 0～3.5MPa
低壓壓力表∶ O～1.5MPa
基本配置
檢測控制面板、診斷座、點火開關、信號模擬信號板、高壓壓力表、低壓壓力表、數字式進風口溫度表、數字式出風口溫度表、空調控制器總成、空調開關、空調自診斷系統、空調蒸發箱總成、壓縮機總成、膨脹閥總成、干燥器總成、鼓風機總成、冷凝器、加熱器、循環水泵、冷卻電子風扇、三相異步電動機、智能化故障設置和考核系統、移動臺架（帶自鎖腳輪裝置）。
適用機型∶小松\三一\沃爾沃
功能特點
·真實可運行的挖掘機自動空調系統，充分展示挖掘機自動空調系統的組成結構和工作過程。
·由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示挖掘機自動空調系統的工作過程以及工作原理。
·實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理圖，表面噴涂光油;學員可直觀對照電路圖和實物，認識和分析挖掘機自動空調系統的工作原理。
·實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
·實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化，同時配備干燥瓶冷媒觀察孔。
·實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
·實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
*配備智能化故障設置和考核系統（詳細介紹見附 1)
配套軟件
空調系統實訓軟件（詳細介紹見附2）
