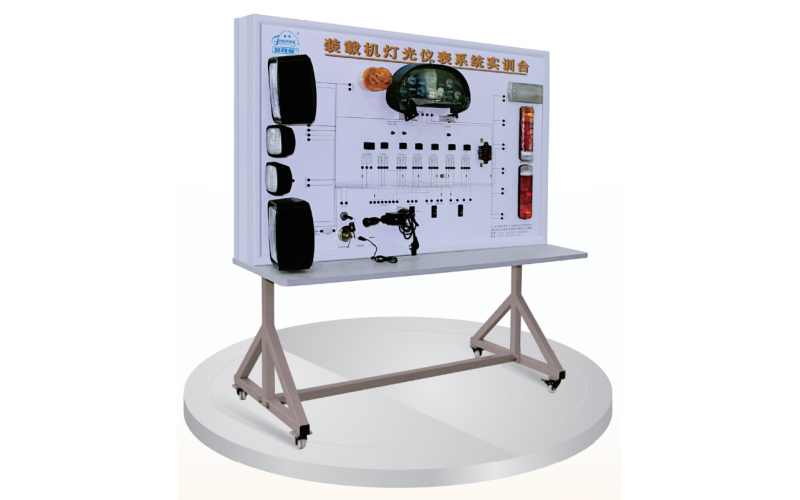

裝載機儀表燈光系統示教板

產品簡介

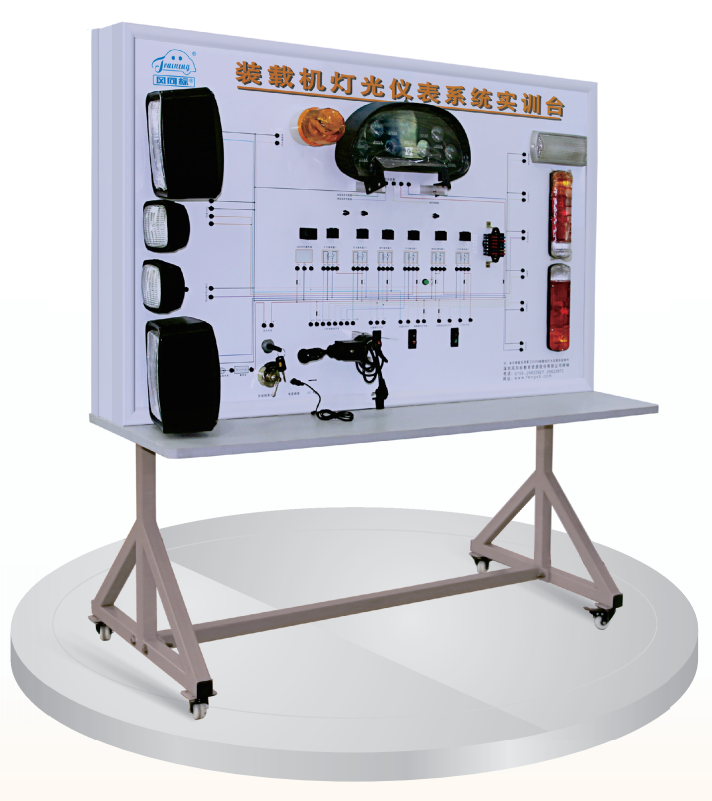

該設備采用裝載機儀表燈光系統實物為基礎，充分展示裝載機儀表燈光系統的組成結構和工作過程。適用于中高等職業(yè)技術院校、普通教育類學院和培訓機構對裝載機儀表系統理論的認知和維修實訓的教學需要。

技術參數

外形尺寸∶ 1600*700*1700MM（長*寬*高）

外接電源∶ AC220V 50Hz

工作電壓∶ DC24V

工作環(huán)境溫度∶-40℃～+50℃

基本配置

檢測控制面板、組合儀表、點火開關、組合開關、轉速模擬、車速模擬、燃油表傳感器及模擬裝置、充電指示燈工作模擬、機油壓力工作模擬、轉向指示燈開關。工作燈開關、智能故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）。

適用機型∶廈工\柳工\龍工\除工

功能特點

·真實可運行的裝載機儀表燈光系統，充分展示裝載機儀表燈光系統的組成結構。

·操縱與儀表系統相連接的各種傳感器、開關、模擬儀表信號源的工作，同時操作各種燈光開關及設置，可真實演示裝載機儀表燈光系統的工作過程。·示教板面板采用4mm厚耐腐蝕、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理∶面板打印有永不褪色的彩色電路圖，表面噴涂光油;學員可直觀對照電路圖和實物，認識和分析挖掘機儀表燈光系統的工作原理。

·示教板面板上安裝有檢測端子，可直接在面板上檢測裝載機儀表燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

·示教板面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40CM左右的桌面，方便放置資料、輕型檢測儀器等。

·示教板工作采用普通22OV交流電源，經內部電路變壓整流轉換成24V直流電源，無需蓄電池，減少充電麻煩，24V直流電源有防短路功能。

·配備智能化故障設置和考核系統（詳細介紹見附 1)

配套軟件

儀表燈光實訓軟件（詳細介紹見附2）
