產品簡介（以voLvOEC55為例）

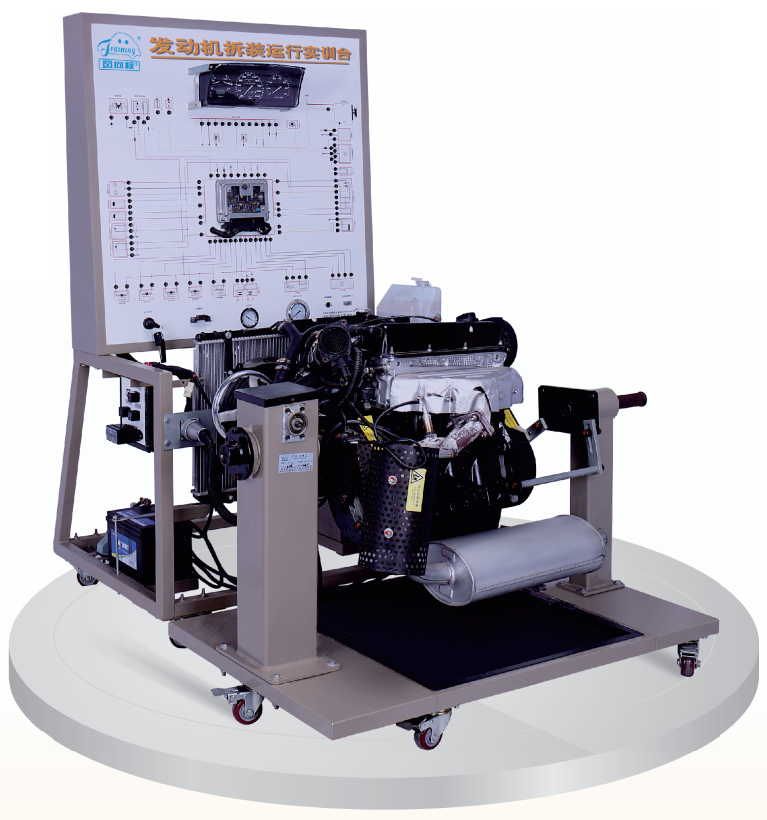

該設備采用裝有柴油發動機總成 （易于拆裝）的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可啟動運行發動機，檢測發動機的裝配效果。試用于中高等職業技術院校、普通教育類學院和培訓機構對發動機和維修實訓的教學需要。
技術參數
外形尺寸∶1000*800*1800，1300"600*800
工作電源∶ 24V
油箱容積∶ 1OL
工作溫度∶-40度~+50度
基本配置
檢測控制面板、顯示器、點火開關、燃油箱、水箱、冷卻電子風扇、蓄電池、繼電器、電源總開關、智能化考核系統、移動臺架、發動機總成、接油盤、翻轉臺架。
適用機型∶
玉柴、濰柴
常柴4缸
洋馬、九保田
新柴、康明斯4缸共軌柴油機
功能特點
·真實可運行的柴油發動機，充分展示柴油發動機的組成結構和工作過程。
·實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分。拆裝翻轉臺架由柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由顯示器、冷卻系統、供油系統、蓄電池等組成。
·帶有減速機的拆裝翻轉臺架可做軸向任意角度翻轉和靜止，可方便進行拆裝和裝配實訓，底部放有接油盤，便于小零件、水油的收集，做到三不落地。
·運行檢測控制臺架安裝有啟動運行發動機所有部件的要素，如水箱、油箱和油泵、顯示器、點火開關等，與拆裝翻轉臺架進行油、水、氣、電對接，可運行發動機、檢測發動機裝配效果。
·實訓臺面板采用4MM厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印永不褪色的彩色電路圖，表面噴涂光油;學員可直觀對照電路圖和發動機實物，認知和分析控制系統的工作原理。
·實訓臺面板上安裝有顯示器，可實時顯示發動機轉速等參數。
·實訓臺面板上裝有檢測端子、可直接在面板上檢測各傳感器、執行器的電信號，如電阻、電壓、電流等。
·實訓臺配有電源總開關、飛輪防護罩等安裝保護裝置。
·實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
·配備智能化故障設置和考核系統 （詳細介紹見附 1)
配套軟件
發動機實訓軟件（詳細介紹見附2）
