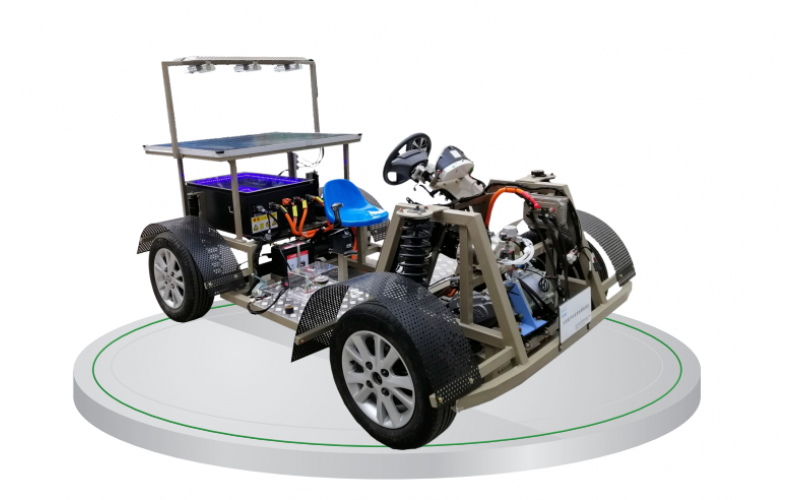

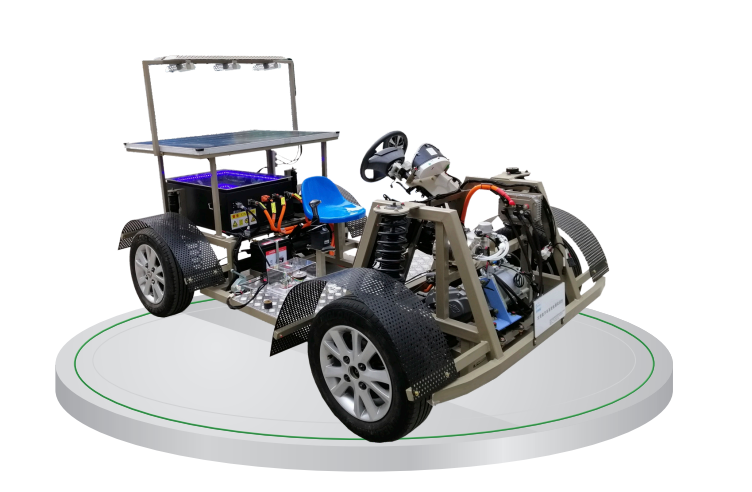

新能源純電動+太陽能汽車教學實訓車

一、產品簡介

該設備以汽車新能源實物器件為基礎，能讓學員較快地掌握汽車新能源的充電系統、傳動系統、制動系統、轉向系統、懸架系統的構造與控制原理，加快學員對汽車新能源系統的綜合認識。以電池作動力可低速在路上行駛，正常轉向和制動。該設備采用單晶硅太陽能電池板，安裝在車頂，將光能轉化為電能，為動力電池充電。

二、功能特點

（1）采用開放式設計，設備采用前驅動模式，各系統和器件基本按原車位置排布，充分體現汽車新能源主要系統部件的結構和關聯。能夠按照電動車操作方式，正常演示各系統與器件的各種工作狀況。

（2）裝備整體采用立式機構設計，裝備結構穩定、樣式新穎、美觀大方、安全系數高。根據原車固定方式，采用先進的設計理念，讓實驗臺更加美觀、實用。

（3）采用易拆裝工藝，便于進行整車的及個分系統的拆裝實訓。

三、技術性能

驅動方式：前驅

電池類型：磷酸鐵鋰

電池參數：72VDC 30Ah 3C

電機種類：BLDC

電機功率：3.7KW

電機控制器功率：5KW

太陽能面板：

電壓輸出值：84.5V

面板功率：300W

重量：200±10kg

工作溫度：-40℃～50℃

三、實訓目的

1、可進行太陽能電池系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。

2、可進行充電系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。

3、可進行動力電池系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。

4、可進行驅動系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。

5、可進行傳動系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。

6、可進行制動系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。

7、可進行轉向系統的線路連接、拆卸、安裝、調試、排故、維修、驗證等實驗實訓。
