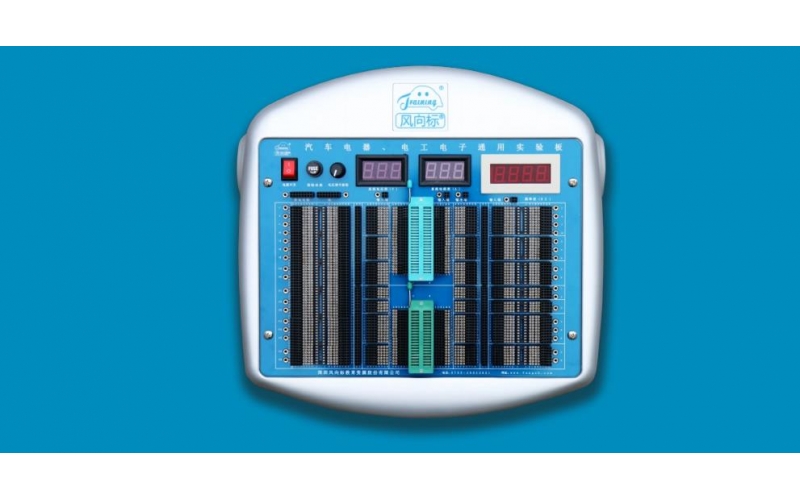

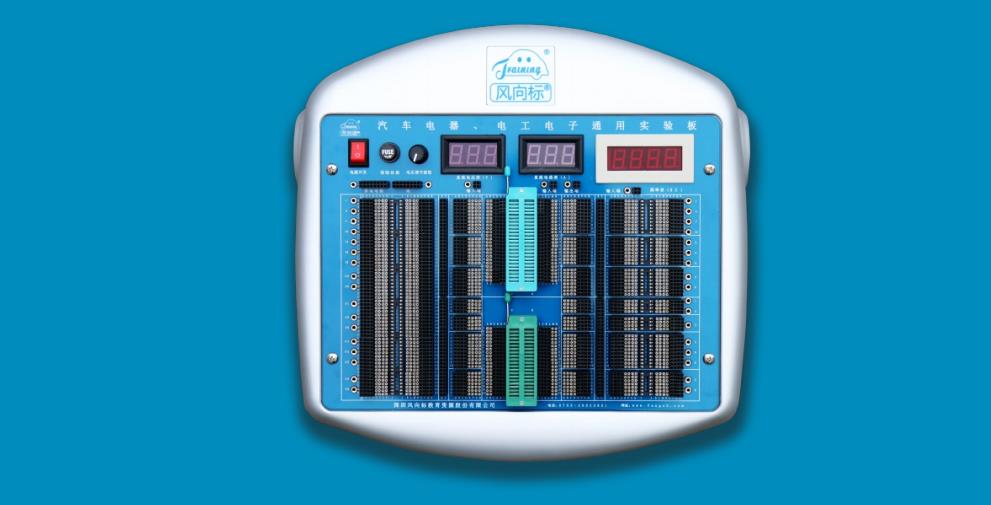

汽車電器電工電子通用實驗板

1.可以在上面進行各種電子元器件以及汽車電器的電路插接實驗，包括模擬器件以及數字集成電路，比如∶電陽、電容、電感、各種與或非門電路以及直插系列單片機等;

2.可以取代以往的各種不同功能的積木式電子模塊實驗板，電子元器件可以重復利用;

3.板上帶有數字式電壓表，電流表，頻率表，電源開關、保險絲，方便實驗過程中對電壓，電流以及頻率等變化參數的監測，具有短路保護功能，安全可靠，系統提供0~36V可調直流電源;

4.實驗板上安裝有四種不同孔徑的插接器，φ0.51mm小孔可分別插接最細引腳的電阻、電容、二極管、三極管、晶體等;φ1.02mm中號孔適合插接杜邦連接線、大的二極管、電位器，大功率三極管和穩壓電源三極管等;集成電路IC插座孔適合插接數碼管、管腳較少的集成電路、繼電器等;板邊兩排2MM內徑香蕉插座孔，用來插接汽車傳感器和執行器件，較以往的面包板只有一種孔徑，有諸多好處，使器件插接的更加牢靠;總之，幾乎所有的元器件都可以在上面找到適合的位置，不必為了器件管腳過粗或者過細而犯難;

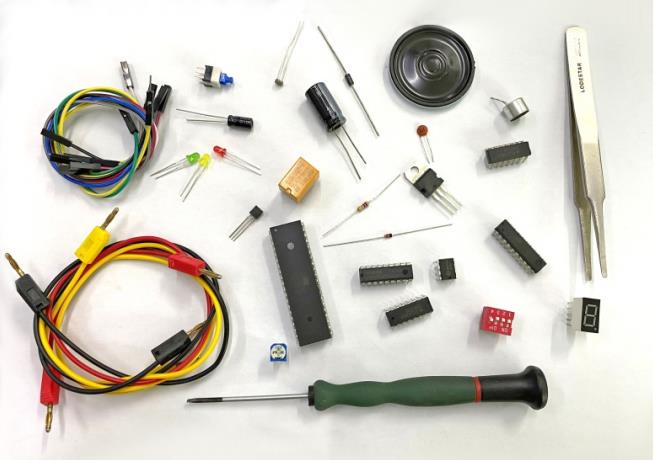

5.本實驗板系統，帶有可以做100種以上電子實驗的電子元器件包，帶有電子元器件盒，帶有鑷子，螺絲刀工具，帶有各個實驗對應的電路圖和實驗原理講解的實驗指導書。
