主要功能

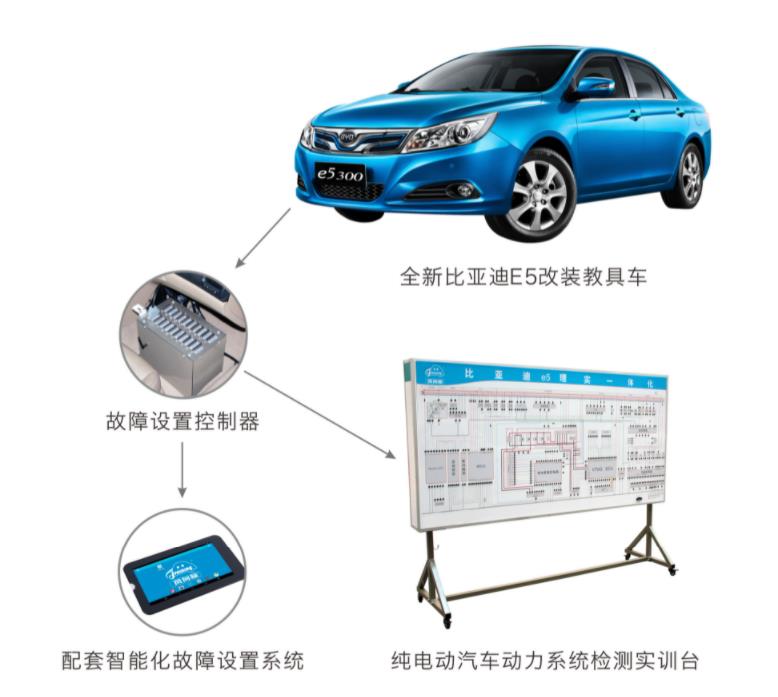

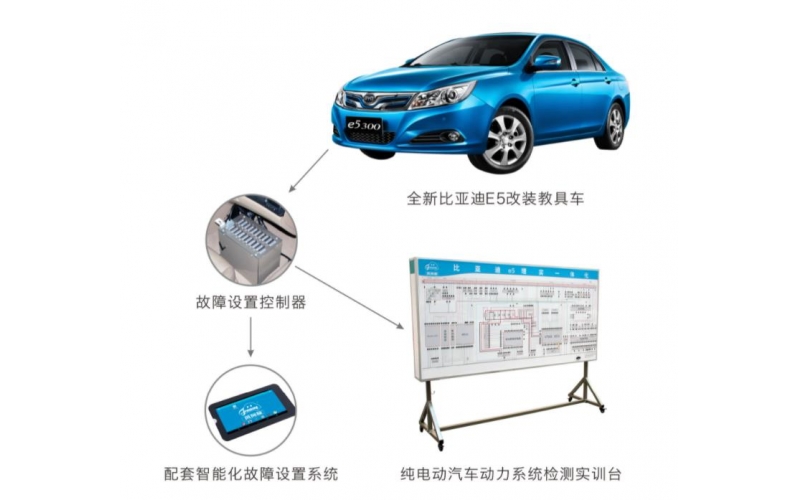

該設備將一臺可正常運行的全新比亞迪E5 2016款300舒適款純電動轎車改裝為在線檢測教具車，與市場比亞迪車型各參數完全一致。
教學應用
該產品真實地呈現了比亞迪E5核心零部件之間的連接控制關系、安裝位置和運行參數，可實時檢測與診斷原車組合儀表控制單元、網關控制單元等的動、靜態信號參數。適用于中高等職業技術院校、普通教育類學院和培訓機構對油電混合動力整車?yán)碚摵途S修實訓的教學需要。
工藝結構
1、汽車檢測實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理; 面板打印有永不褪色的彩色電路圖， 表面噴涂光油; 學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。
2、借助二維碼掃描，在智能移動講臺顯示屏上完整講述主要零部件功能和引腳定義。
3、汽車檢測實訓臺面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀; 底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
教學功用
1、整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
2、可通過原車儀表顯示整車動、靜態信號參數（如∶ 能量監視器畫面、車速等）。
3、制作可移動"汽車檢測實訓臺"，可分別進行各控制系統的檢測實訓。
4、"汽車檢測實訓臺"通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
5、借助智能開關，在智能移動講臺上再現各種狀態下控制邏輯。
6、汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、電機控制單元、檔位控制單元、DC/DC控制單元等的檢測實訓。
7、汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、電機控制單元、高壓電池BMS控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
物料清單
在線檢測教具車1輛，故障設置控制器，汽車檢測實訓臺，智能化故障設置和考核系統，航空插頭和連接電纜。
配套信息∶提供PPT課件、動畫/3D資源，講述各主要零部件功能和基礎介紹，及相應教學軟件。
